Dag Lucky,

Natuurkundige principes zijn ongetwijfeld veerkracht en (gas)druk, maar om te weten hoe ze dat hier dan toepassen is inzicht in de techniek toch eerst en vooral nodig. Zonder dat ding in mijn handen te hebben, geen idee hoe het werkt.

Ik ga dan op zoek, in het Engels vind je veel meer dan in het Nederlands, en vooral animaties of zo als zoekwqoord meegeven.

zo vond ik met air pressure gun animation een geweldig mooi filmpje dat met een opengewerkt model heel mooi stap voor stap laat zien hoe dat werkt.
https://youtu.be/JL7aQXGCyfc

Nou zijn er natuurlijk vast meerdere manieren om een afschietmechanisme te maken, maar wie weet helpt deze animatie je al aan een beter begrip van je eigen pistool, hoe het wel of juist niet werkt. Minstens kan het je helpen je vraag verder te verduidelijken.

Zover groet,

Jan

Dat filmpje had ik zelf inderdaad ook al gevonden. Maar helaas werkt die anders. Daar wordt de klep met een slagpin open gedrukt. Waarbij ik kan begrijpen dat de kracht die ontstaat (vertraging × massa) in een fractie even genoeg is om tegen de gasdruk in te werken. Daarna is de veerdruk alleen niet meer voldoende om de klep open te drukken. Dus na het schot blijft de klep dicht.

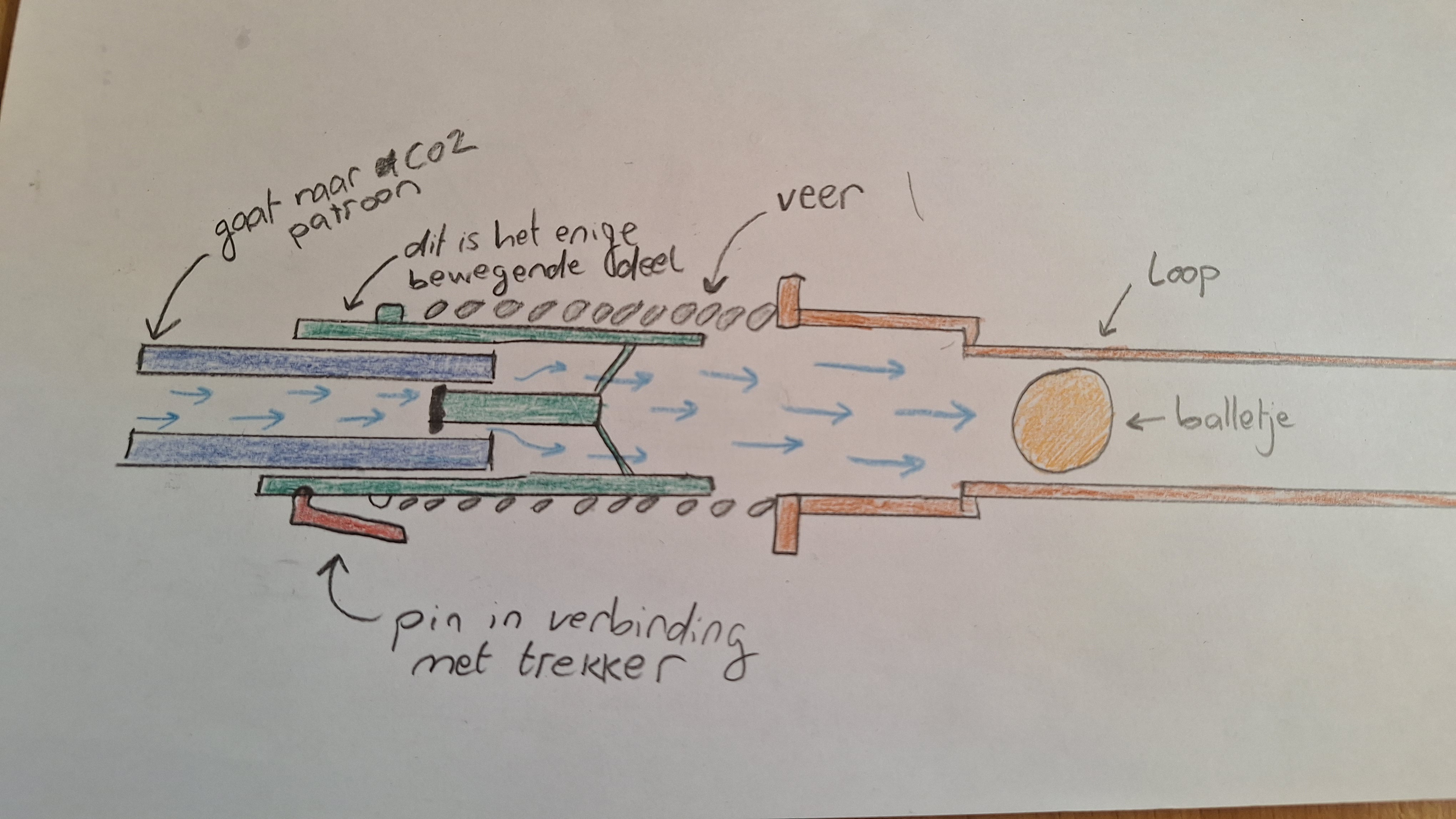

Die van mij werkt anders. En ik laat hierbij een dwarsdoosnede zien in de hoop dat je toch meer over de werking begrijpt en mij het natuurkundig principe kan uitleggen:

Ik hoop dat het zo duidelijker is. Dus het groene gedeelte is het enige deel wat heen en weer beweegt. (Zwart in de originele foto).

Dag Lucky,

dat ziet eruit als:

gasdruk in blauwe cilinder drukt groen oezummenetnoeme naar rechts
Groen oezummenetnoeme drukt veer in
als groen hoezummehetnoeme voorbij de blauwe cilinder is ontsnapt de perslucht, wordt balletje weggeblazen en valt gasdruk weer weg.
De ingedrukte veer duwt nu het groen hoezummehetnoeme terug naar links, waar dat weer in de vergrendeling schiet.

Klinkt dat plausibel?

Groet, Jan

Klopt zo werkt het inderdaad. Maar hoe komt het dan dat de veer sterk genoeg is om tegen het gas in te drukken terwijl blijkbaar de gasdruk sterk genoeg is om de veer in te drukken?

Gas ontsnapt, druk daalt, veer wil groene ding terugduwen. Tot zo ver snap ik het. Maar op het moment dat het groene ding de blauwe cilinder weer afdicht schiet de druk toch omhoog? Dan moet hij hem toch nog net ietsjes verder duwen voordat hij in de vergrendeling schiet.

De enige reden die ik mij kan bedenken is dat er een soort traagheid in het opbouwen van de gasdruk is op het moment dat de doorgang weer afgesloten wordt. En op het moment dat de druk weer stabiel is (±50bar), dat de veer ondertussen het groene ding al zover naar achteren heeft gedukt dat hij weer in zijn vergrendeling zit?

da's de vraag. Als die blauwe cilinder slechts kan vullen door een klein gaatje dan kan die veer dat groene ding ver genoeg terug duwen (tot in de vergrendeling) voordat de druk hoog is opgelopen. In de blauwe cilinder zit dan de persluchtvoorraad voor één schot. Kan er in een fractie van een seconde uit, duurt even om weer te vullen. NB, ik zeg  niet dat het zo werkt, maar zo zou ik dat denk ik oplossen.

Groet, Jan

Daar zat ik ook al aan te denken. Maar de blauwe cilinder is minimaal 5mm (daar waar het gas door gaat). Dat vind ik best ruim. Dan buigt hij af naar beneden naar het handvat waar de co2 patroon in zit en wordt het kanaal natuurlijk alleen maar groter. De co2 patroon zit op zijn kop, dus met de doordrukkant naar beneden. Dan draai je een afsluitdopje met een punt in de onderkant die de co2 patroon doorboort.

Maar de co2 patroon zit best strak in de huls. Ik vraag me nu af of de vernauwing tussen de patroon en huls misschien voldoende vernauwing is om het gas wat nog in het patroon zit voldoende af te remmen. Er is zo weinig speling, soms wil de patroon door afkoeling en vervorming niet door de zwaartekracht alleen weer eruit glijden na gebruik.

Dag Lucky,

Probeer het eens op Sciencetalk
https://sciencetalk.nl/forum/sciencetalk-forum/exacte-wetenschappen/praktische-en-overige-technische-wetenschappen
wellicht loop je daar iemand tegen het lijf die gewoon WEET hoe dat ding precies in elkaar zit. Hier is die kans een stuk kleiner.
En is er niet ook ergens een forum voor luchtdrukpistoolfanaten?

Groet, Jan
