Een sensor is in dit soort schakelingen meestal met een drukknop te vervangen waarmee je zelf handmatig het signaal geeft "de sensor wordt geactiveerd" (bijv. de auto wordt gedetecteerd).

Daarna moet je allerlei afwegingen laten maken (gaat een signaal door/ juist niet) via schakeling delen als EN, OF, XOR poorten of vergelijkingen (comparator). En moet je een uitkomst soms onthouden (geheugencel) voor vervolgstappen.

Dat is eventjes puzzelen. Begin gewoon simpel. Ontwerp een schakeling die 1 conditie uitvoert. En breid daarna uit met nog een conditie, net zolang tot alles er is.

Dus wat heb je zelf al verzonnen (buiten het inscannen van de opgave)?

Nou dit is wat we tot nu toe hebben bedacht maar denk niet dat het helemaal goed gaat...

dag Cindy,

1) op een of andere manier moet je wel even laten weten welke drukschakelaar welke "sensor" moet voorstellen, anders is straks niet meer uit te zoeken hoe je schakeling bediend moet worden en wat bijvoorbeeld dat ledje moet voorstellen.

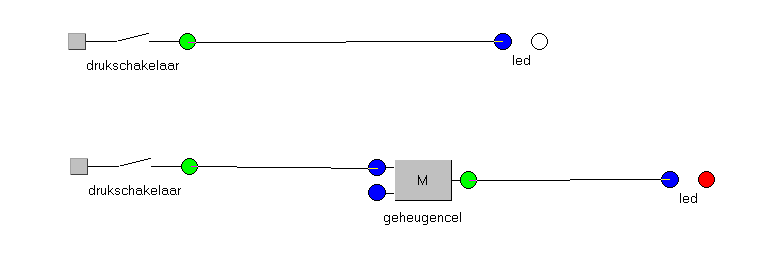

2) volgens mij ben je wat te snel aan het gaan, soort van willen rennen voor je kunt kruipen. Je begrijpt bijvoorbeeld blijkbaar niet hoe een geheugencel werkt. Ik zie namelijk dat je één en dezelfde drukschakelaar aansluit op zowel de signaalingang van de geheugencel als op de reset ervan. Bouw dat stukje eens apart, en je zult zien dat dat ledje dan nooit meer uit gaat.


Eén drukschakelaar aan een OF-poort hangen is ook zinloos: een of-poort geeft al een 1-uitvoer als één van de twee of beide ingangen 1 is. Jij maakt ze alletwee 1, uitvoer is dus altijd gelijk aan de uitvoer van de drukschakelaar en kun je dus net zo goed die OF-poort weg laten, bouw deze maar eens na:

een ledje via de of-poort zoals jij, eentje rechtstreeks: geen verschil in resultaat.

Stap 0) is eigenlijk oefenen met alle onderdelen, losse, kleine oefeningetjes specifiek gericht op het gebruik van een onderdeel (bijv. zo'n geheugencel), begrijpen hoe dat werkt. Die stap lijk je totaal te hebben overgeslagen. Maar dat is onder andere wat ik in een eerdere discussie bedoelde met: ik hoop dat er toch wel de nodige instructie is geweest. Zonder dat kun je beter ophouden, echt totaal zonde van je tijd.

3) Dit soort dingen moet je stap voor stap doen. zoals Theo ook zegt:


stap 1 van een opdracht als hierboven is een stukje eruit halen en dat werkend zien te krijgen, en dat zou hier bijvoorbeeld kunnen zijn:

 dat zijn dus voor elke lus een drukschakelaar als invoer, en dan twee uitvoeren, namelijk "deur openen" en "deur sluiten". Dat kunnen voorlopig symbolisch LEDjes zijn, in het echt zou dat een relais worden dat de motor van zo'n garagedeur bekrachtigt.

stap 1a) daartussen moet je dan een schakeling zien te bedenken die,  als eerst lus 1 wordt geactiveerd en daarna lus 2 , en signaal maakt om de deur open te sturen.
lukt dat dan:

stap 1b) uitbreiden met een schakeling die met diezelfde schakelaars een signaal maakt om de deur te sluiten als je eerst schakelaar (lus) 2 indrukt en daarna schakelaar 1.

Stap 2) als je dat eenmaal werkend heb (TESTEN!! )  ga je op zoek naar een volgende voorwaarde om aan dat stuk vast te knopen,

Stap 3) enz etc usw


Groet, Jan

Naschrift: Ik heb zomaar het gevoel dat   ***   betekent dat dit een oefening is in de categorie "voor de toppertjes onder ons" . Dit is in géén geval iets voor iemand die nog niet weet wat een OF-poort is. Ergens in het proces lijkt er iets heel erg fout te gaan: of je hebt een berg instructie gemist, of hier is een collega van me op hol aan het slaan.
