Dag Sandjana,
• Vooraf
R_i is de inwendige weerstand van de spanningsbron. R_i zit als het ware verstopt in de spanningsbron.
U_b is de bronspanning. Dat is de totale spanning die de spanningsbron opwekt.
Er geldt U_b=U_i+U_k
U_b wordt verdeeld over de inwendige weerstand en de uitwendige weerstand (=de vervangingsweerstand van alle weerstanden behalve R_i).
De spanning over de inwendige weerstand noemen we U_i.
De spanning over de uitwendige weerstand heet de klemspanning U_k. (De 'klemmen' zijn de polen van de spanningsbron.)

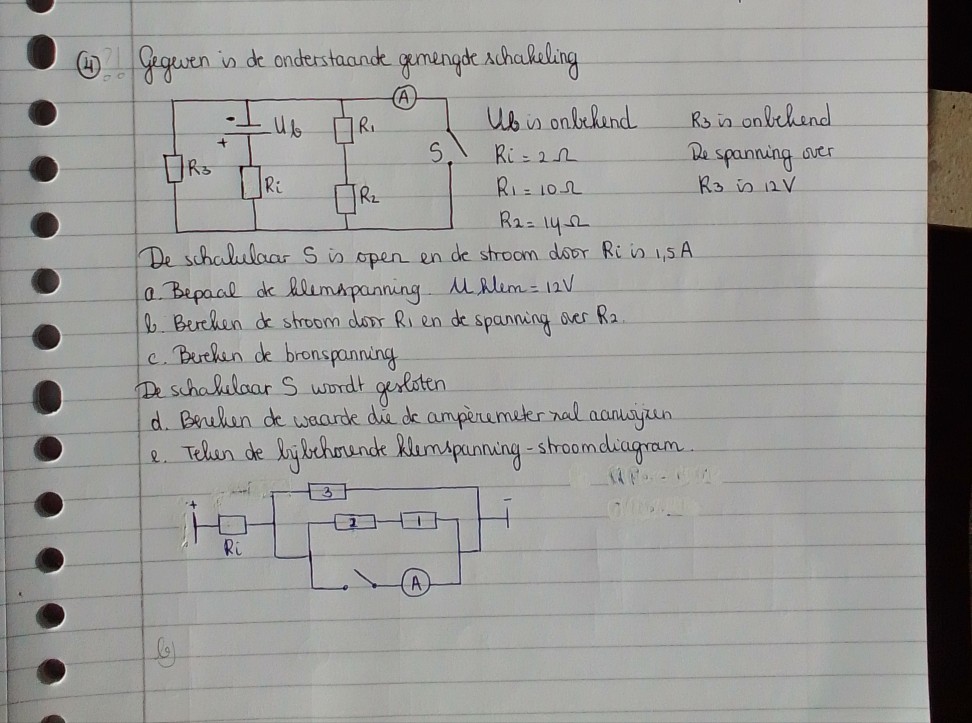

a. Op de echte spanningsbron (bestaande uit U_b en R_i) zijn twee parallelle takken aangesloten. De ene tak is R₃. De andere tak bestaat uit R₁ en R₂.
Over elke tak staat de klemspanning U_k.
Hoe groot is de spanning over R₃?
Hoe groot is dus de klemspanning U_k?

b. Je uitwerking is goed.
c. Je uitwerking is niet goed. Hoe groot is de spanning over R_i?
Hoe groot was de klemspanning ook al weer?
Hoe groot is dus de bronspanning?
Groet, Jaap

Beste mnr Jaap,

a. UR3 = Uklem => 12 V

Dag Sandjana,
Ja, je bent goed bezig. Je uitwerking van a, b en c is nu goed.
Groet, Jaap
