10 en 50 ohm staan parallel. Wat is de vervangingsweerstand R₁ ?
Ditto voor 20 en 20 ohm. Vervangingsweerstand R₂.
Dan staan R₁ en R₂ serieel. Vervangingsweerstand?

 dag Sophie,

impliciet zeg je zelf al dat er alleen te rekenen valt als alles in je (deel)sommetje parallel staat, of alles in serie. Dus dat begrijp je kennelijk.

Handig denkhulpmiddeltje is om dan je schakeling op te delen in bruikbare deelsommetjes: Je krijgt een schaar en mag met TWEE (niet meer of minder) knippen een stuk uit je schakeling knippen om zo'n deelsommetje te maken. Dat stuk wat je eruitknipt mag dus alleen serie- of alleen parallelweerstanden bevatten. Tussen die twee zelfde knipjes plak je dan in gedachten je vevangingsweerstand terug (daar zitten en slotte twee aansluitpunten aan) .

In jouw schakeling is de keus dan snel gemaakt.

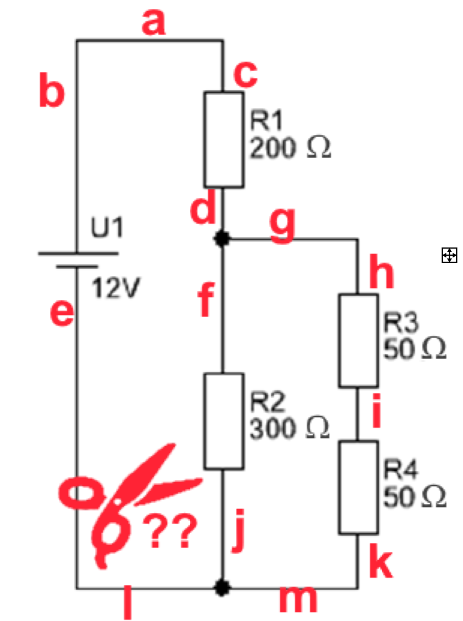

Maar welke twee knipjes zou je geven in onderstaande schakeling?



Bij welke twee letters zou je als eerste knippen, vervangingsweerstand berekenen, en dan die vervangingsweerstand er terug in plakken tussen je knipjes?

Groet, Jan
