systeembord: alarmsysteem in Systematic

Graciëlla stelde deze vraag op 13 juni 2019 om 22:15.
Opdracht 5: Alarmsysteem

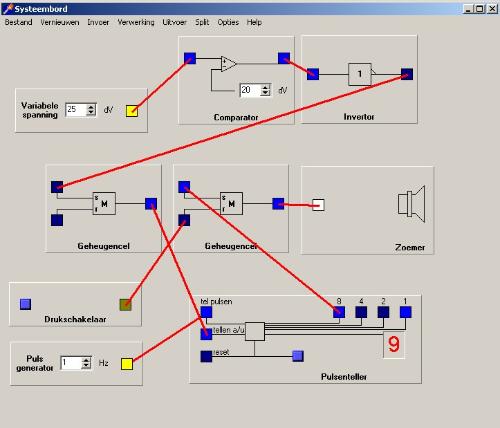

Bij een alarmsysteem wordt een lichtsensor gebruikt die bij een dichte deur een hoog signaal afgeeft. Als de deur opengaat, wordt de straal onderbroken en is het signaal even laag. Als de eigenaar binnen 8 seconden (s) op een knop drukt, gaat het alarm niet af. Maar als er een inbreker is, moet na 8 s de zoemer gaan. Hieronder vind je een ontwerp. Alleen het werkt niet goed.


Leg uit waarom het bovenstaande ontwerp niet aan de eisen voldoet. Verbeter het ontwerp, zodat het wel goed werkt.



Geachte meneer/mevrouw,

Ik heb een paar vragen voor u, ik heb deze oefen opgaven gevonden op deze site over het automatiseren van een alarm systeem. Echter wordt hier volgens mij gebruik gemaakt van een oude versie van systematic. Een van mijn vragen is of u weet wat de split is en  wat de variabele spanning is in de nieuwe versie van systematic ( of het misschien een andere naam heeft, of dat het met iets anders te vergelijken is?).



Ik kom eigenlijk niet verder dan dit. Kunt u mij misschien helpen en verder uitleg geven over hoe dit systeem percies in zijn werking gaat?

Vriendelijke groet,
Graciëlla Lima.

Reacties

Jan van de Velde op 13 juni 2019 om 22:56
Dag Graciëlla,

als je met "oude versie" je eerste twee afbeeldingen bedoelt, dat is niet een oude versie van systematic, maar een heel ander systeembordprogramma, dat de maker qua uiterlijk heeft laten lijken op de echte systeemborden, maar dat nagenoeg geheel verdrongen is door Systematic, dat veel flexibeler werkt en waarvan voor zover ik weet maar één versie bestaat.

In Systematic, je laatste afbeelding, bestaat geen splitter. Je kunt gewoon uit èlk uitvoerpunt van elke component meerdere signaaldraden laten vertrekken. (Let op, je kunt NIET met meerdere signaaldracden NAAR één INvoerpunt toe. Dan zal er een OF-poort tussen moeten).
Variabele spanning staat gewoon in het componentenmenu, bijna onderaan, afgekort "var. spanning".

Kun je zo verder?

Groet, Jan
