Dag Rick,

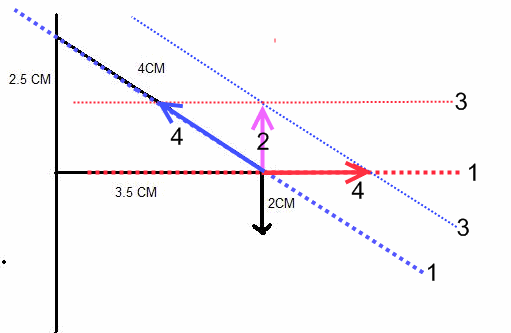

je hebt de zwaartekrtacht van 40 N als een pijl van 2 cm getekend.

Om die op te heffen moet er dus door staaf en ketting een even grote resultantekracht recht naar boven uitgeoefend worden.

stappenplan parallellogrammethode:
1) teken de werklijnen van de krachten in staaf en ketting;
2) teken de benodigde kracht;
3) teken door de punt van die kracht lijnen evenwijdig aan je werklijnen;
4) teken je krachten van het aangrijpingspunt naar de snijpunten van werklijnen en evenwijdigen.

De rest wordt rekenwerk en/of meetwerk. Laat ik wel opmerken dat de driehoek met de maten die je tekende nooit rechthoekig kan zijn. Check maar met de stelling van Pythagoras.

De vraag is dus:
-moet de driehoek rechthoekig zijn, en zijn de maten verkeerd opgegeven,
- of zijn de maten correct en is de driehoek niet rechthoekig?



Groet, Jan

Jan, erg bedankt.
Eigenlijk was het niet zo moeilijk ;)
Ja die driehoek heb ik snel getekend, zal wel niet helemaal kloppen.
Nogmaals bedankt !
