Dag Gijs,

Hier zul je echt een schematisch verklarend schetsje bij moeten leveren. Ik denk dat ik begrijp wat je wil, maar het lijkt me het beste als je dat even voor iedereen duidelijk maakt.

Voor je gemak hierbij een gifje van een ruitjespapier. Kun je makkelijk en duidelijk een schema op schaal intekenen met Paint of zo, en hier weer als bijlage toevoegen.

 We zien het met spanning tegemoet :-)

Groet, Jan

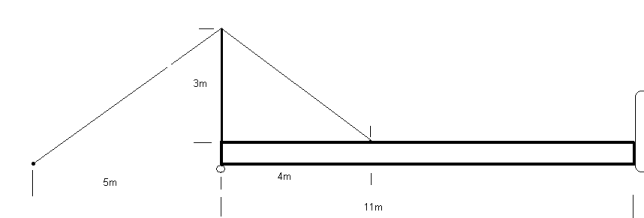

Bij deze een schematische verklarende schets. Hoop dat het voldoende is.



Dag Gijs,

Pas de momentenwet toe. Lukt dat?

Groet, Jan

Nou om heel eerlijk te zijn.......... ;-)     Is zo'n 20 jaar geleden denk ik en kan de boeken vast niet meer vinden..hahaha.

Ftrek x L trek = F mast x L mast + F molen x L molen.

 voor L trek moet je wat goniometrie toepassen, of teken het anders op schaal op ruitjespapier en meet het.

F mast en F molen zijn de massa in kg x 9,8 N/kg

L mast is de halve lengte van de mast (tot het massamiddelpunt van de mast dus)

L molen is wat meer dan 11 m, als de diameter van je molenhuis bijv 50 cm is, dan wordt dat 11,25 m.

Laat maar weten als ook dit mislukt. Maar laat dan graag wél weten waar.

Groet, Jan

Nou Jan erg bedankt !!!    Maar NU..... Volgens mijn berekening moet het zo`n 1530 kg trekkracht zijn !  Een takel/lier met een trekkracht van 2 ton zou dan eventueel een veilige keuze kunnen zijn schat ik zo in.



Ik bereken 1809 kg trekkracht (als je het in die "eenheid" wilt uitdrukken), ik denk dat je de arm L van je lier als 3 m neemt, terwijl die maar 2,57 m is in de startstand.

Een tweetonslier vind ik zélfs voor een trekkracht van 1500 kg niet veilig. Een zuchtje wind, wat heen en weer bewegingen van materiaal dat zich spant of ontspant kan je makkelijk schoksgewijze belasting van meer dan een paar honderd kilo opleveren.

leg een plank over een sloot die 80 kg kan dragen. Schuif er met je 70 kg teentje voor teentje overheen. Dat gaat goed. Zet één stap, krak, en je hebt een nat pak.

Groet, Jan

Hallo Jan,

Heb inderdaad gerekend met een lengte van drie meter. Weet nu wel hoe ik het kan berekenen en eventueel dingen kan aanpassen om het moment te beinvloeden. Zou bijv. de steunmast kunnen verlengen of de lier afstand vergroten.

Nogmaals bedankt.

Leuk zo'n practisch probleem!

Als ik de oplossing bekijk (niet bereken) dan lijkt mij dat die lier wel heel goed verankerd moet zijn in de grond (of zwaar genoeg moet zijn).

Als je de krachten op de lier ontbindt in een horizontale en een vertikale kracht, hoe groot wordt dan die vertikale kracht? Met andere woorden hoe zwaar moet de lier zijn om niet zichzelf, maar wel de mast op te hijsen?

Of zie ik nu iets helemaal over het hoofd?

Heb ik al wel rekening mee gehouden. Aantal kub voor de fundering van de mast, en ook nog een voor de verankering van de lier denk ik maar....

Ik heb ook zo een akkefietje bij de hand.
Het gaat om een scheepsmast, dan noemen je die tijdelijke balk een bokkepoot. Ik ga het dus eens narekenen voor mezelf met bovenstaand verhaal.

Bijbehorende vraag:

Hoe reken ik uit wat de drukkracht op de bokkepoot is?
(I.v.m. sterkte constructie, profielkeuze/doorsnede en lengte)

Groeten Walter

En het scharnierpunt is ook nog verschoven.
Wat zou het nieuwe schema worden?

Dag Walter,

Omdat je vraag ook verder gaat, richting profielen en zo, wordt het allemaal wat specialistisch. Ik raad je dan ook aan je vraag te presenteren op wetenschapsforum.nl. Er is een speciaal subforum voor constructie-en-sterkteleer.  De vrijwilligers daar zijn natuurlijk ook geen gratis ingenieursbureau, maar kunnen je vast beter op weg helpen dan wij hier.

Groet, Jan

Ik zal er eens kijken.
Het gaat mij erom dat ik een idee krijg van de krachten, en waar je dan aan moet denken als je het hebt over materiaalkeuze.

Ik zie dat mijn afbeeldig niet is meegekomen bij mn eerdere posting.
Dat is jammer, het is een mooie illustratie van de krachten en hoe de ingenieurs een berekening opzetten.

Groeten Walter

Ik ben weer een stukje verder en uitgekomen op de afbeelding met de blauwe lijnen.:

Daarvan wil ik achterhalen wat de druk zal zijn in de middelste poot van de driehoek.

Als ik dan met de minicursus van het wetenschapsforum vectoren probeer te gebruiken kom ik op de tweede afbeelding.

Als ik het goed zie, is er een 400 kilo druk, en 1500 kilo afschuiving?

Ik heb het gevoel dat dat de resultante op de ligger is, en niet de kracht in de middelste staander....
Hoe kan ik de hoek van de staander in een vector verwerken?

Dag Walter,

Zolang we je afbeelding niet kunnen zien praat dat zeer lastig. GIF, JPG of PNG tot 200 kB zou je probleemloos als bijlage moeten kunnen toevoegen. Ofwel, vertel eens wat je probeert, en hoe.

Groet, Jan

(2 x gif van elk minder dan 50kb...
ah, zie t al... als je verificatiecode verkeerd hebt mag je het nog s proberen maar dan laat ie wel je attachments vallen.)
