Gemengde schakelingen

Dylan stelde deze vraag op 02 juli 2022 om 10:45.

Hallo, ik heb een vraag hoe moet je gemengde schakelingen zo snel mogelijk berekenen met de formules van weerstand, spanning en stroomsterkte? Zou iemand mij dit persoonlijk kunnen uitleggen?

Reacties

Jaap op 02 juli 2022 om 11:26
Dag Dylan,
Wil je een voorbeeld geven: een tekening van de schakeling, gegevens, wat gevraagd is?
Zo'n voorbeeld doornemen werkt dikwijls beter dan algemene uitleg.
Groet, Jaap
Theo de Klerk op 02 juli 2022 om 11:28
De truc is die hele schakeling terug te brengen tot 1 enkele vervangingsweerstand. Dan kun je de totale stroom berekenen.  Daarna ga je weer stap voor stap terug naar de echte schakeling en kun je steeds spanning en stroom berekenen.

1. vervang elke parallelle schakeling door een vervangingsweerstand
2. vervang elke seriële schakeling door een vervangingsweerstand


Die stappen herhaal je steeds. eerst stap 1 op een stukje schakeling. Dan blijken er ineens weerstanden in serie te zijn: stap 2. Daarna misschien weer stap 1 enz
Dylan op 02 juli 2022 om 11:28
Ik kan moeilijk via hier bestanden delen, geeft een error aan. Heeft u discord? Dan kan ik het daar sturen.
Jan van de Velde op 02 juli 2022 om 11:38
dag Dylan,

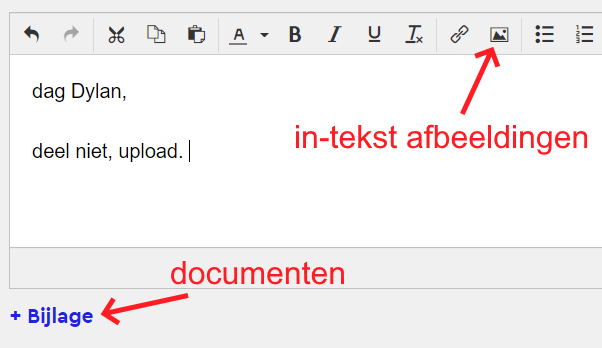

deel niet, upload.

Jaap op 02 juli 2022 om 11:41
Dag Dylan,
Discord heb ik niet.
Je kunt je voorbeeld hier op twee manieren plaatsen.
1. Plaats een figuur-bestand als 'Afbeelding' met de landschapknop bovenaan het reactievenster.
Dat lukt alleen met een figuur-bestand: bij voorbeeld dylan1.jpg, niet dylan1.pdf
2. Plaats een bestand als 'Bijlage' → onder het reactievenster.
Groet, Jaap
Dylan op 02 juli 2022 om 11:52
Jaap op 02 juli 2022 om 12:10
Dag Dylan,
Het schakelschema  is een parallelschakeling. Niet een gemengde schakeling waar je naar vroeg.
Welke formules voor een parallelschakeling heb je al genoteerd en wat je vraag erover?
Groet, Jaap
Theo de Klerk op 02 juli 2022 om 12:11
Bedenk eens:

Wat is de totale stroom die uit de batterij komt?
Wat is de spanning over de batterij?
Wat is dus de totale weerstand in de schakeling (wet van Ohm)?
Die totale weerstand blijkt een parallelle schakeling te zijn van een onbekende R en 40 Ω.
Dus stel dat de vervangingsweerstand 15 Ω zou zijn (maar je hebt de goede waarde al berekend) dan geldt:
1/Rvervang = 1/10 + 1/R
1/15 = 1/10 + 1/R
Daaruit kun je R zo oplossen.
Dylan op 02 juli 2022 om 12:16
ik denk dat ik toch even iemand anders zoek die mij kan helpen, gaat allemaal zo lastig via de site. Prettig weekend
Theo de Klerk op 02 juli 2022 om 12:35
dit is niet de site waarop wij de antwoorden geven en je huiswerk doen. Wel om je dat zelf te laten en en iets te leren.

Er is ook nog een tweede manier om tot antwoord te komen:
1) wat is de spanning over beide stroomtakken? die spanning staat over weerstand R
2) Er gaat 0,5A door R. Wet van Ohm geeft dan de waarde van R: R=U/I

De totale stroom is 1,25 A. Door R gaat 0,5A. Door de andere tak gaat dan de rest. Dat is de A2 waarde
